三相200V発電機のつなぎ方は、U・V・W・E端子とケーブルを正しく対応させ、アースを確実に接続することが基本です。
色だけで判断すると相順違いや誤配線につながり、モーターの逆回転や機器故障を招くことがあります。
本記事では、接続前の確認事項から端子の意味、接続手順、誤配線を防ぐ注意点までを順に解説します。
三相200V発電機をつなぐ前に確認すること
三相200V発電機を接続する前に、発電機の出力仕様と接続する機器側の仕様が一致しているかを確認します。
相数・電圧・周波数のいずれかが異なると、機器が正常に動作せず、故障の原因にもなります。
相数・電圧・周波数を確認する
発電機と機器それぞれの銘板を照合し、相数・電圧・周波数の3点が一致しているかを確認します。
周波数はモーターの回転数に影響するため、50Hz専用の機器を60Hzで使用すると発熱や過負荷を招くことがあります。
単相200Vと三相200Vは同じではない
電圧が同じ200Vでも、単相200Vと三相200Vは別系統の電源であり、そのまま置き換えることはできません。
三相は位相のずれた3本の電線でモーターを効率よく回す方式のため、三相用機器を単相電源につないでも正常には始動しません。
U・V・W・O・E端子とケーブルの色の意味

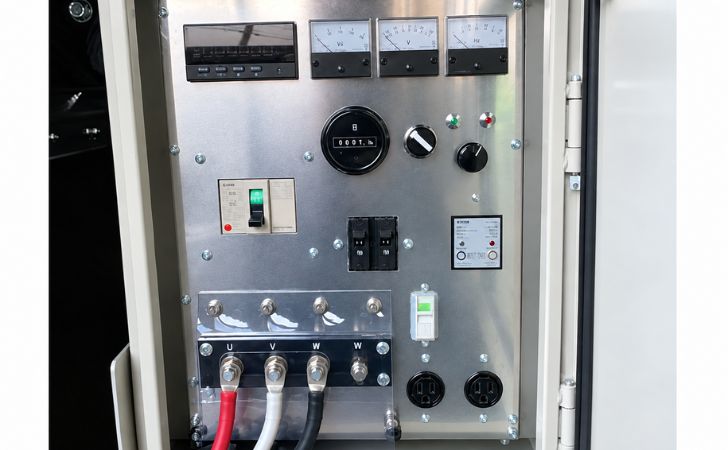

三相200V発電機の端子は、U・V・Wが三相の出力、Oが中性点、Eが接地（アース）を表します。
ケーブルの色は接続先を判断する目安になりますが、規格や現場によって配色が異なるため、端子記号を基準に接続します。
U・V・W・O・Eはそれぞれ何を表すのか
U・V・Wは三相200Vを取り出す3つの出力端子で、図面や機器側ではL1・L2・L3、R・S・Tと表記される場合もあります。
| 端子記号 | 意味 | 主な役割 |
| U（L1・R） | 三相の1本目 | 動力の出力 |
| V（L2・S） | 三相の2本目 | 動力の出力 |
| W（L3・T） | 三相の3本目 | 動力の出力 |
| O | 中性点 | 単相出力の基準点 |
| E | 接地（アース） | 感電・漏電の防止 |
Oは発電機内部の巻線の中性点にあたる端子で、単相出力を備えた機種では基準点として使われ、Eは大地へ接続する接地専用の端子です。
U・V・Wを接続する順番が入れ替わるとモーターは逆回転するため、色ではなく端子記号を基準に割り当てます。

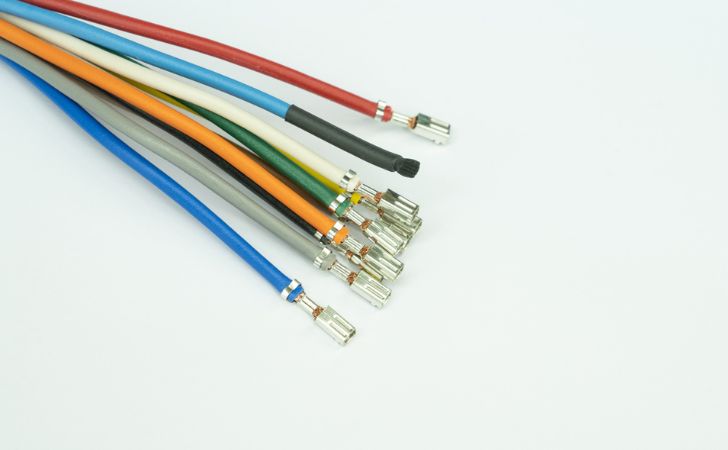

ケーブルの色だけで接続先を判断しない
キャブタイヤケーブルの色は、国内では赤・白・黒（接地は緑）の旧色が主流ですが、国際規格に合わせた茶・黒・灰（接地は緑／黄）の新色も流通しています。
同じ黒でも、旧色ではW相、新色ではV相にあたるため、色を頼りに接続すると相順違いを起こしかねません。
端子記号と図面を照合し、色はあくまで確認手段として扱ってください。
三相200V発電機を接続するときの基本的な流れ
三相200V発電機の接続は、停止状態の確認から始め、アース、U・V・W、負荷機器の順につなぎ、最後に相順を確認して運転へ移ります。
なお、接地工事や分電盤への接続など、設備側の工事に該当する作業には電気工事士の資格が必要です。
接続前から運転開始までの確認手順
接続から運転開始までは、次の順序で進めます。
- 発電機を停止し、出力ブレーカーがOFFであることを確認する
- E端子にアース線を接続し、接地極へつなぐ
- U・V・W端子へ3本の電線を割り当て、端子を確実に締め付ける
- 負荷機器側も同じ対応関係で接続する
- ブレーカーをOFFのまま発電機を始動し、電圧と周波数を確認する
- 異常がないことを確認したうえでブレーカーを投入する
通電前の作業は、必ずエンジンを停止し出力ブレーカーをOFFにした状態で行います。
端子の締め付けが緩いと発熱や接触不良の原因になるため、増し締めまで確認しておくと安心です。
接続後は相順と機器の回転方向を確認する
接続後は、機器を本格運転させる前に相順（相回転の向き）を確認します。
相順チェッカーで確認するか、寸動運転でモーターの回転方向を目視で確かめます。
逆回転していた場合は、発電機を停止してU・V・Wのうち2本を入れ替えることで回転方向が反転します。
ポンプやファンは逆回転でも動いているように見えるため、始動直後の確認が重要です。
誤配線やトラブルを防ぐための注意点
誤配線によるトラブルの多くは、端子の役割の取り違えと、ケーブル選定の不足から起こります。
O端子とアース端子を混同しない
O端子は中性点を表す端子で、接地（アース）用ではありません。
アース線は必ずE端子へ接続し、O端子へはつながないようにします。
記号が読み取りにくい場合は、取扱説明書の結線図で確認してください。
ケーブルは電流と距離に合わせて選ぶ
ケーブルは許容電流に加え、発電機から機器までの距離も踏まえて選びます。
こう長が長いほど電圧降下が大きくなり、機器の始動不良や出力低下を招くことがあります。
距離が長い現場では、1サイズ太いケーブルも検討します。
三相200V発電機のつなぎ方に関するよくある質問
三相200V発電機の接続では、ケーブルの色、O端子の扱い、単相出力の可否について質問が多く寄せられます。
赤・白・黒の色だけ合わせれば接続できますか？
色だけでは判断できません。
発電機と機器の端子記号を対応させたうえで、相順を確認する必要があります。
O端子にアース線をつないでもよいですか？
O端子はアース端子ではないため、アース線は必ずE端子へ接続します。
O端子の役割は機種ごとに異なります。
三相200V発電機から単相200Vも使えますか？
機種によって異なります。
単相出力用の端子やコンセントを備えた機種であれば使用でき、仕様の確認が必要です。
まとめ
三相200V発電機のつなぎ方は、ケーブルの色ではなく端子記号を基準に接続し、アースと相順を必ず確認することが基本です。
